안녕하세요, 공작기계와 관련된 모든 것을 알려드리는 유니언머신입니다.
이번 글에서는 구 두산공작기계의 수평형 머시닝센터 중 하나인 NHP6300 모델을 소개해 드리려고 합니다.
이 장비는 생산성을 높이기 위한 빠른 축 가감속 구조와 공구 교환 시스템, 장시간 연속 가공에서도 정밀도를 유지할 수 있도록 다양한 기술들이 적용된 공작기계인데요.
아래에서 해당 내용에 대해 상세하게 알려드릴 테니, 관심 있는 분들께서는 꼭 끝까지 읽어 주시기 바랍니다.
NHP6300 주요 특징 3가지
1. 빠른 이송 성능, 높은 생산성
공구가 이동하는 속도, 공구 교환 시간 같은 요소들은 전체 생산량에 큰 영향을 미치는 요인들입니다.
NHP6300은 이러한 부분을 고려하여 이송축의 가감속 성능, 급속 이송 속도를 크게 향상시켰는데요.
X, Y, Z축 모두에서 최대 60m/min의 급속 이송 속도를 제공합니다.
이러한 빠른 이동 속도는 전체 사이클 타임을 단축시키는데 중요한 역할을 하죠.

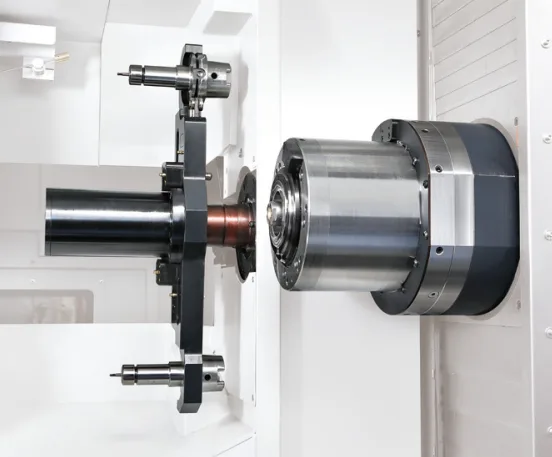

뿐만 아니라 공구 교환 시간은 T-T-T 기준 약 2.5초 수준까지 줄였는데요.
빠른 이송 구조, 공구 교환 시스템이 결합되면서 장비의 생산성을 크게 높였습니다.
2. 장시간 운전에서의 안정적인 정밀도 유지 능력
NHP6300은 열변위로 인해 공작물의 품질에 오차가 생기는 것을 방지한 장비입니다.

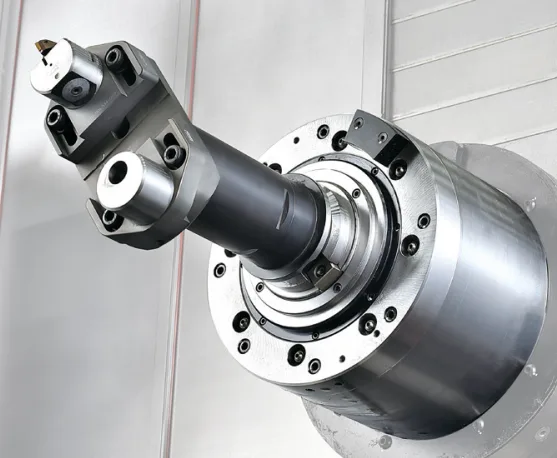

먼저 스핀들 열변위 보정 기능이 기본으로 탑재되었습니다.
이 기능이 스핀들 주변에서 발생하는 온도의 변화를 자동으로 감지하여 보정해 주는 역할을 수행합니다.
또한 스핀들에는 오일 쿨러 방식의 냉각 장치가 적용되어 있는데요.
냉각된 오일이 스핀들 베어링 주변을 순환하여 열을 효과적으로 제거해 줍니다.
이러한 설계 덕분에 NHP6300은 연속적인 장비 운전이 필요한 환경에서도 안정적으로 정밀도를 유지할 수 있습니다.
3. 자동화 공정에 대응
수평형 머시닝센터의 장점 중 하나는 자동화 시스템과 결합하여 장시간 연속 가공을 수행하기에 적합하다는 것입니다.
특히 반복적인 생산 작업이 많은 환경에서 생산성 향상에 큰 도움이 되는데요.
NHP6300은 자동화 환경을 고려하여 팰릿 자동 교환 시스템을 지원합니다.
이러한 자동화 시스템을 활용하면 장비가 공작물을 자동으로 교체하면서 계속해서 작업을 이어나갈 수 있죠.
또한 테이블에는 콘 에어 블로우 기능이 탑재되었습니다.
이 기능은 팰릿 고정 핀 주변에 공기를 분사하여 가공 중 발생한 칩을 제거하는 역할을 하는데요.
이처럼 자동화 시스템과 칩 관리 기능이 함께 적용된 구조로 되어 있어 장시간 동안 안정적으로 연속 가공을 가능하게 하였습니다.
NHP6300 모델과 NHM6300의 차이점 비교
두 모델 모두 동일하게 630mm 급의 팔레트를 사용하는 수평형 머시닝센터입니다.
작업 범위도 유사한 편인데요.
그러나 장비의 설계 목적, 실제로 사용되는 환경은 상당히 다릅니다.
NHP6300은 고속 생산을 중심으로 설계되어, 대량 생산이 필요한 공정에 투입되는 것이 일반적입니다.
반대로 NHM6300은 강력 중절삭을 위한 고강성 구조를 중심으로 설계되어 단단한 소재나 절삭 부하가 큰 소재를 다루는 가공 환경에 대응하도록 제작되었습니다.
공작기계들은 저마다의 성격이 다르고, 유리한 가공 환경이 다르기 때문에 꼭 전문가와의 상담 후 장비를 선택하는 것이 좋습니다.
