안녕하세요, 공작기계와 관련된 모든 것을 알려드리는 유니언머신입니다.

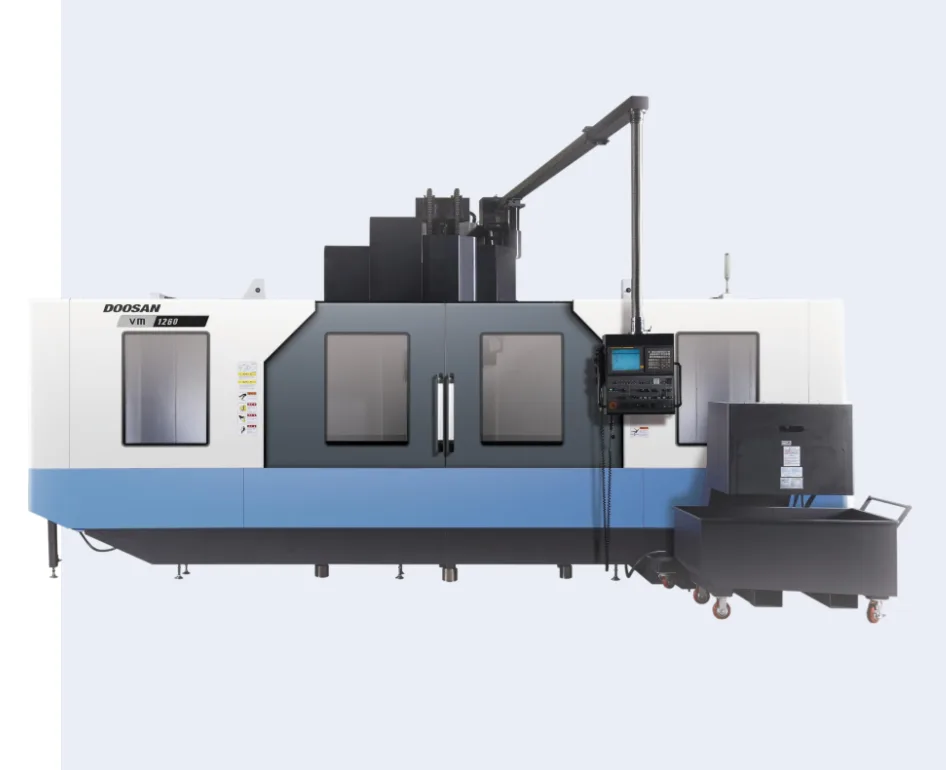

오늘은 구 두산공작기계의 VM1260 모델을 소개해 드리려고 하는데요.

금형 가공을 수행하기 위해서는 고속 윤곽 가공에서의 진동 억제, 장시간 가공에서의 열 제어 능력 등 여러 가지 조건들이 필요한데요.

오늘은 위 장비의 핵심 특징을 3가지로 정리해서 구체적으로 설명드릴 테니 꼭 끝까지 집중해서 읽어 주시기 바랍니다.

VM1260 핵심 특징 3가지

1. 금형 가공에 적합한 구조

VM1260은 금형가공에 맞춘 고강성 구조를 갖추고 있습니다.

안정적인 C형 컬럼 구조, 베드 설계를 기반으로 고정밀 가공 성능을 발휘하도록 설계되었는데요.

금형은 공정 특성상 절삭 부하의 변화가 잦은데, 이때 구조의 강성이 부족하면 가공면에 오차가 생기거나 공구의 수명이 급격하게 줄어들 수 있습니다.

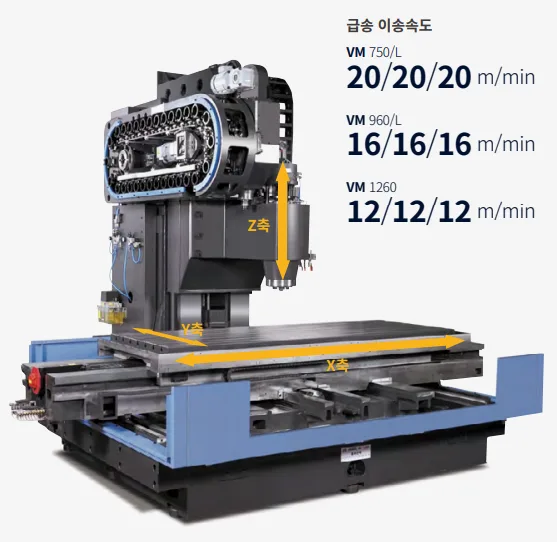

이 부분을 해결하기 위해서 베드, 컬럼, 새들 등의 주요 구조물을 박스형 구조로 배치하여 강성을 높였고, 박스가이드 구조를 통해 강성과 안정성을 더욱 높였습니다.

뿐만 아니라 넓은 Z축 슬라이드면과 Y축 이송 지지 구조를 통해 중절삭 환경에서도 흔들림을 줄이는 구조적 기반을 갖추도록 했습니다.

2. 대형 금형 대응을 위한 구성

VM1260은 대형 금형 가공을 전제로 설계된 장비인 만큼 작업자가 실제로 체감하는 부분들이 많은데요.

가장 대표적으로는 테이블과 공작물의 허용 하중이 있습니다.

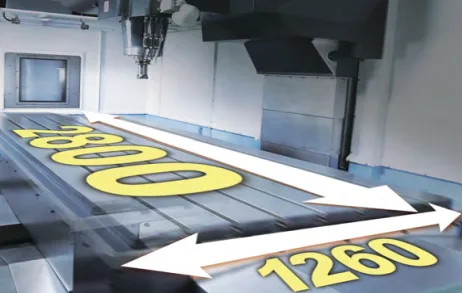

테이블 크기는 2800X1260mm, 최대 공작물 허용 하중은 8000kg인데요.

대형 금형 소재에 충분히 대응할 수 있도록 제작된 모델입니다.

VM1260은 자동 공구교환 장치를 통해 비절삭 시간도 크게 단축하였는데요.

CAM 타입 ATC가 표준 적용되어 비절삭 시간을 최소화했을 뿐만 아니라 40개 공구 매거진이 기본 구성으로 들어갑니다.

3. 스핀들 선택지, 제어/열 보정 능력

금형 가공에서 가공 품질을 결정하는 핵심은 결국 스핀들과 제어 능력입니다.

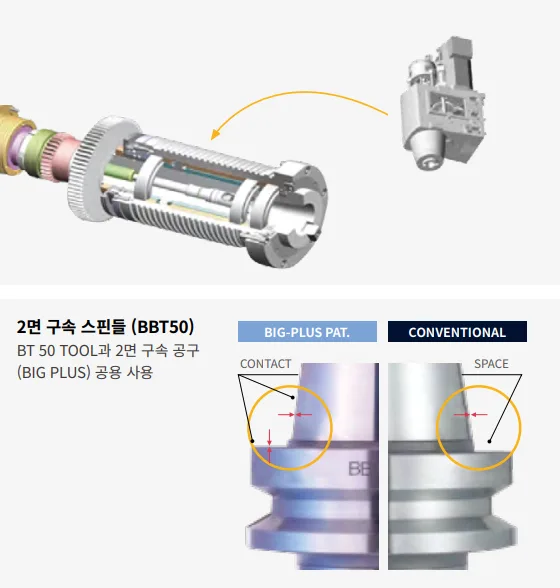

우선 VM1260은 작업 성향에 따라 스핀들을 선택할 수 있도록 구성을 해두었습니다.

스핀들은 크게 기어 타입과 빌트인 타입으로 나뉘는데요.

기어 타입은 2단 기어 구동 방식을 통해 대형 가공물의 강력 절삭에 유리한 최대 토크를 확보하는 데 중점을 두었습니다.

빌트인 타입은 고속 회전 작업에서도 고정밀도를 유지하는 것에 중점을 둔 스핀들입니다.

위와 같은 스핀들에 더해 DTMM, DAFC, DSTC와 솔루션들이 적용되어 정삭 윤곽 품질, 반복 정밀도 등을 안정적으로 확보한 모델이 바로 VM260입니다.

VM1260 vs VCF 850LSR II

VM1260과 VCF 850LSR ll는 둘 다 대형 공작물을 올려두고 장시간 가공하는 현장에서 주로 사용되는데요.

설계 지향점에 차이가 있습니다.

우선 VM1260은 금형 가공 전용의 성격이 강한 모델입니다.

저진동 빌트인 스핀들 옵션, 2면 구속 계열 공구 시스템, 금형 품질을 위한 고속, 고정도 윤곽 제어 기술 등이 핵심 특징이죠.

반면 VCF 850LSR ll는 다목적 수직형 플랫폼의 성격이 강한데요.

옵션 구성에 따라 3축, 5축까지 대응 가능한 운용 유연성이 있습니다.

---

지금까지 두산 공작기계 VM1260, 고성능 금형가공에 적합한 MCT에 대해 설명을 드렸는데요.

오늘 설명드린 핵심 특징, 비교해 드린 모델 이외에 다른 여러 정보가 필요하신 분들께서는 아래의 상담 링크를 확인해 주시기 바랍니다.

공작기계와 관련하여 질문 주시면 최대한 상세하게 답변을 도와드리고 있습니다.

감사합니다.

지금까지 유니언머신이었습니다.
