안녕하세요, 공작기계와 관련된 모든 것을 알려드리는 유니언머신입니다.

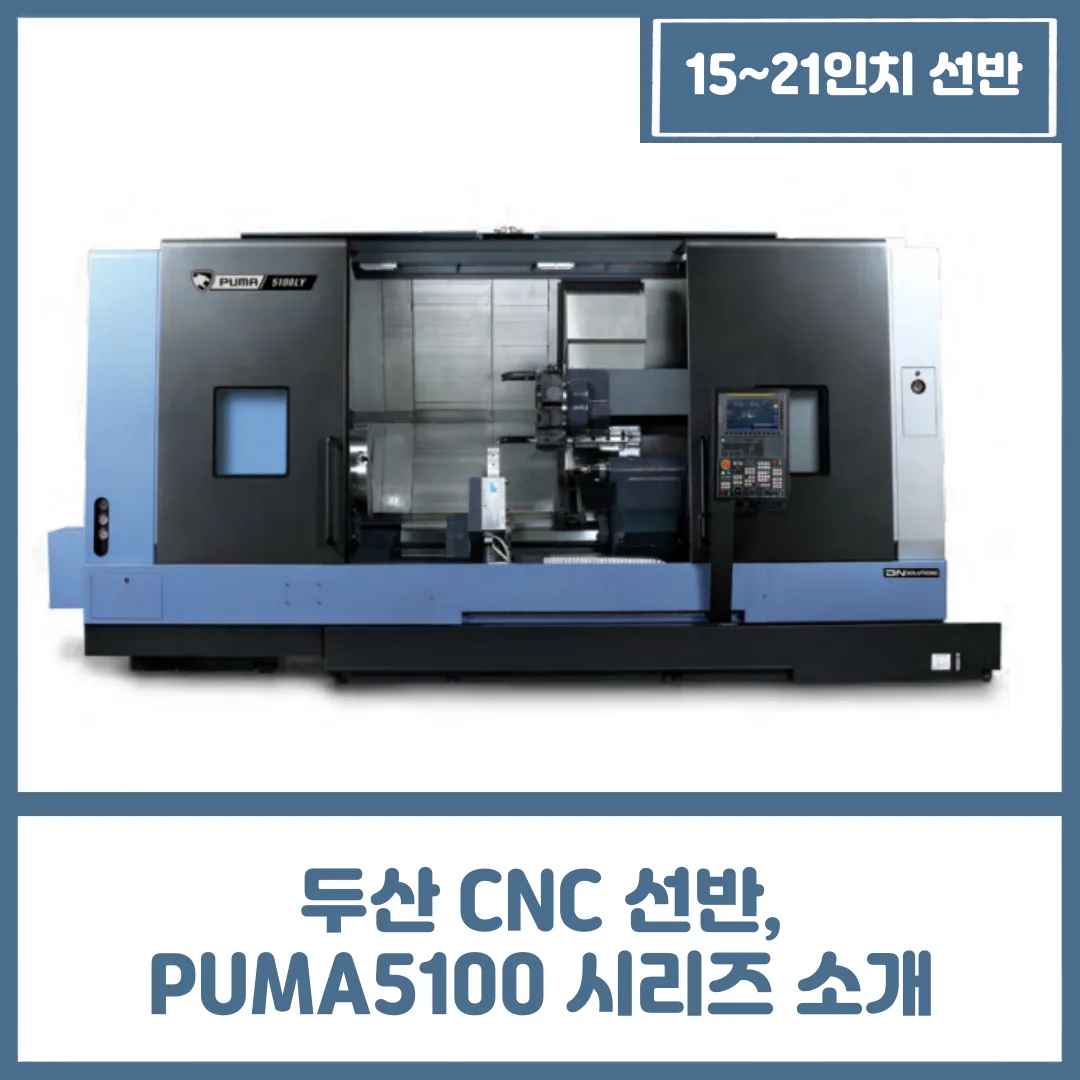

PUMA 5100 시리즈는 DN솔루션즈의 고성능 수평형 터닝센터로 최대 21인치 척과 빅보드 가공이 가능하여 중대형 부품 가공에 최적화된 모델입니다.

최대 가공경 650mm, 최대 가공 길이 3m까지 대응이 가능한 공작기계인데요.

오늘은 PUMA5100 시리즈의 핵심 특징 3가지에 대해서 자세히 소개해 드리겠습니다.

두산 CNC 선반, PUMA5100 시리즈

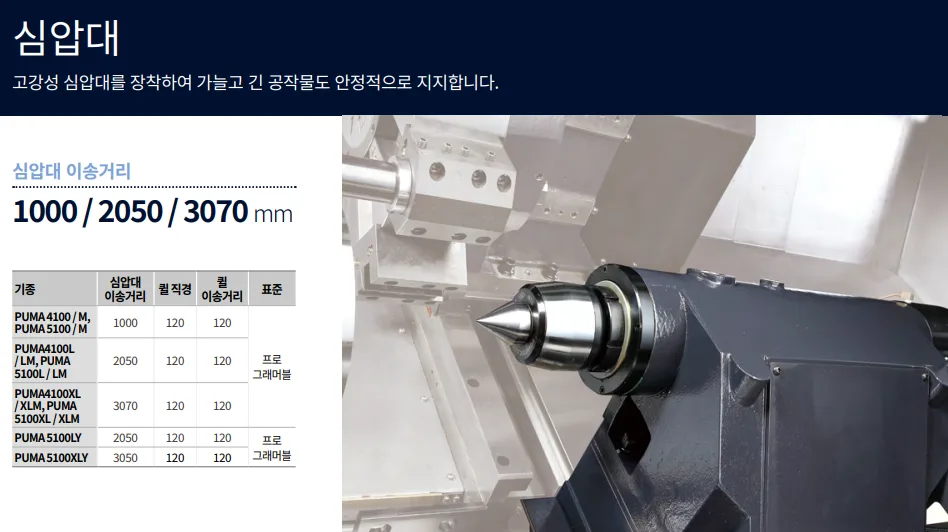

1) 고강성 심압대

PUMA 5100 시리즈에는 고강성 심압대가 장착되어 있습니다.

그래서 길고 무거운 공작물도 흔들림 없이 정밀한 가공이 가능한데요.

심압대의 퀼 직경은 120mm, 이송거리는 모델에 따라 최대 3,070mm까지 지원되어 긴 샤프트나 파이프류 가공 시에 뛰어난 안정성을 보여줍니다.

기본 수동 심압대 외에도 프로그래머블 방식 심압대를 선택하면 반복적인 작업을 수행할 때 자동으로 위치 제어를 할 수 있어 효율성과 정밀도를 더욱 높일 수 있습니다.

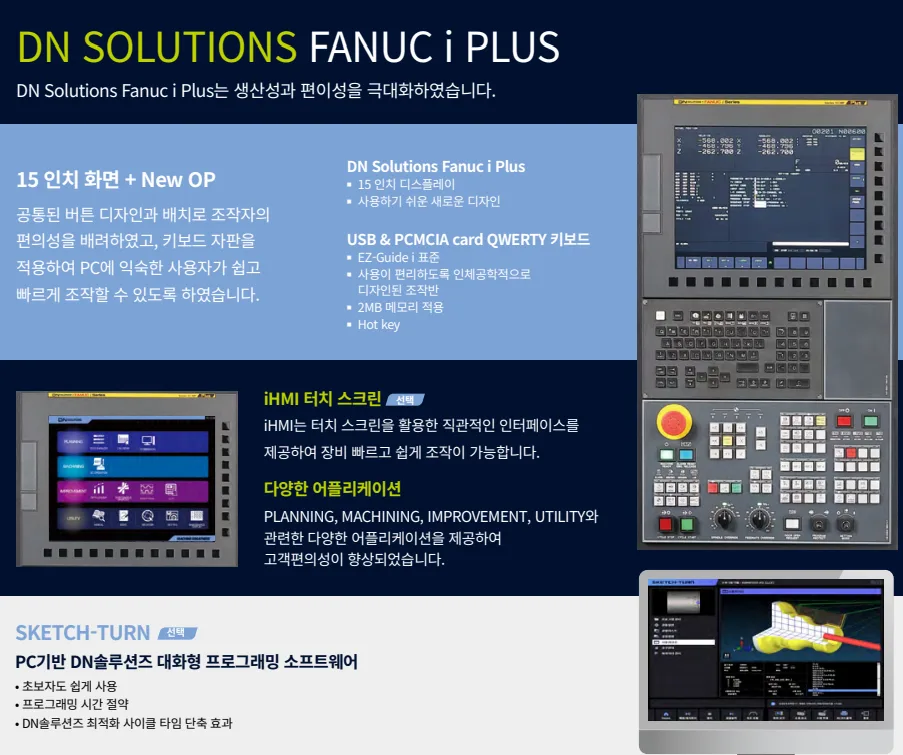

2) 15인치 조작반 인터페이스

PUMA 5100에는 Fanuc i Plus 제어 시스템이 기본으로 적용되어 있습니다.

15인치 컬러 LCD 화면과 직관적인 조작판을 통해 초보자도 쉽게 다룰 수 있게 만들었습니다.

EZ 가이드 대화형 프로그래밍 기능을 기본으로 제공하며, iHMI와 다양한 앱을 통해 공정 설계부터 개선까지 폭넓은 작업을 수행할 수 있습니다.

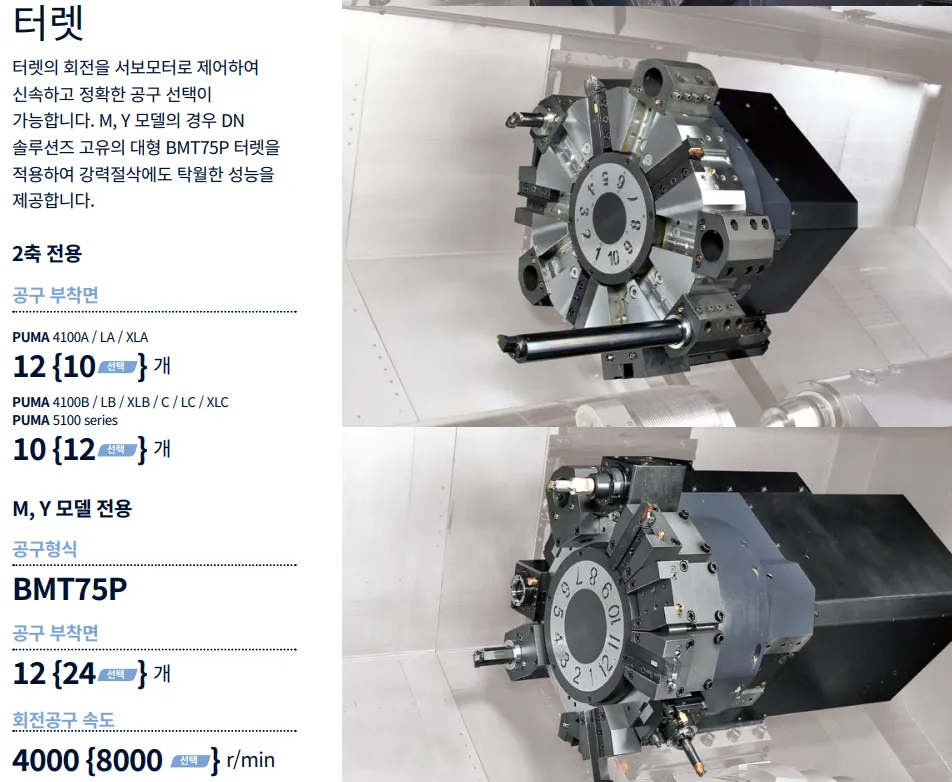

3) 서보모터 제어 터렛

PUMA 5100 시리즈의 M, Y축 모델에는 대형 BMT75P 터렛이 적용되어 있습니다.

이 터렛은 서보모터로 구동되어 공구 교환 속도가 매우 빠르며 고속 회전 중에도 정밀한 위치 제어가 가능합니다.

최대 12개의 공구를 장착할 수 있고 24포지션 옵션도 제공되어 복잡한 가공에도 유연하게 대응할 수 있도록 설계되었습니다.

최대 8,000rpm의 스핀들 속도까지 선택 가능해 생산성과 정밀도 측면에서 큰 인기를 얻고 있습니다.

라인업별 차이점

LA, LB, LC: Long 타입 (장축) XLA, XLB, XLC: Extra Long 타입 M / MA / MB / MC: 밀링 가능 모델 LY / LYA / LYB / LYC: Y축 포함 복합 가공 모델 이렇게 생각해 주시면 됩니다.

다양한 라인업으로 구성되어 있는 만큼 가공 소재나 작업 환경에 맞춰서 최적의 선택을 하는 것이 가능합니다.

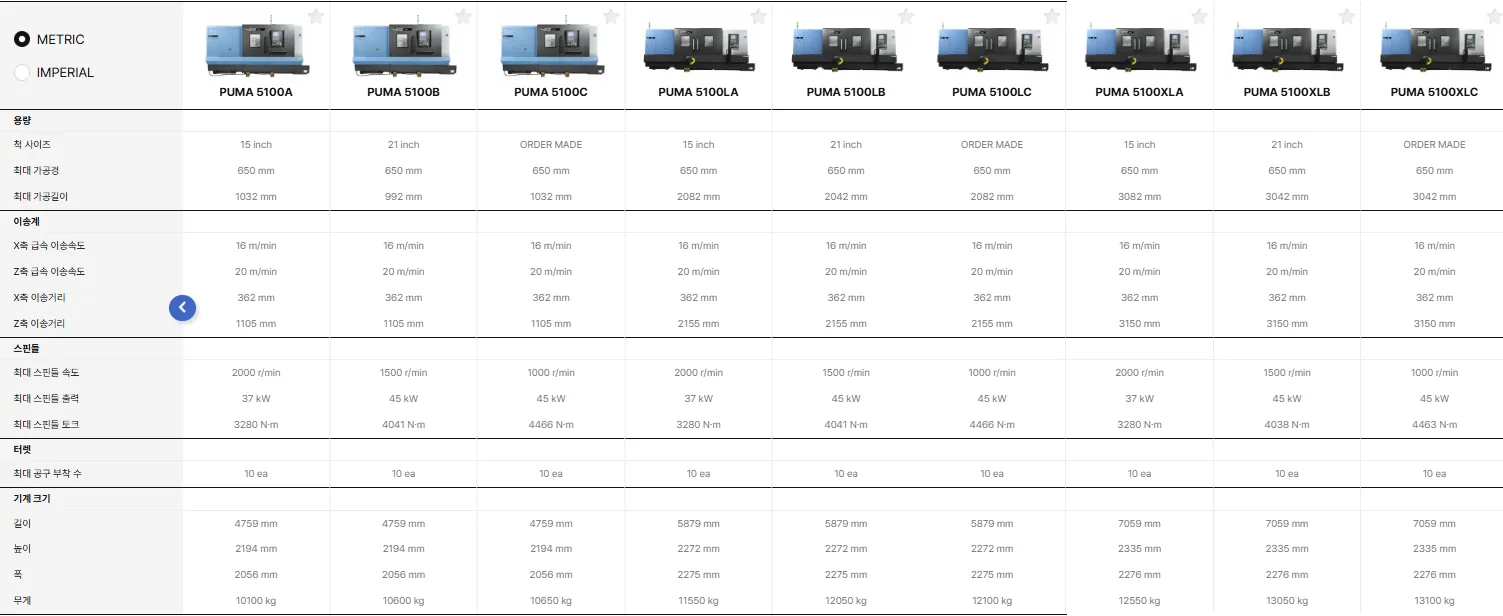

기계 상세 스펙

지금까지 두산 CNC 선반, PUMA5100 시리즈 주요 특징 3가지에 대해 알아보았습니다.

이 외에도 다양한 장점과 단점들에 대해서 설명드릴 내용이 많은데요.

더 상세한 정보를 원하시거나 고객 상황에 맞는 모델 추천이 필요하시다면 아래의 링크로 연락 주시기 바랍니다.
