공작기계 LM가이드, 타가이드 원리는?
안녕하세요.
공작기계의 모든 것을 알려드리는 유니언머신입니다.
머시닝센터나 선반을 알아보신 대표님들이라면
LM가이드와 박스가이드(타가이드) 뭐가 다르고 어떤 게 더 좋을까?
한 번쯤 고민해 보셨을 겁니다.
오늘은 이 두 가이드의 차이와 선택 기준을 쉽고 명확하게 정리해 드리겠습니다.
LM가이드, 박스가이드 (타가이드) 원리, 유래, 비교, 선택은?
1. 공작기계 LM가이드란?

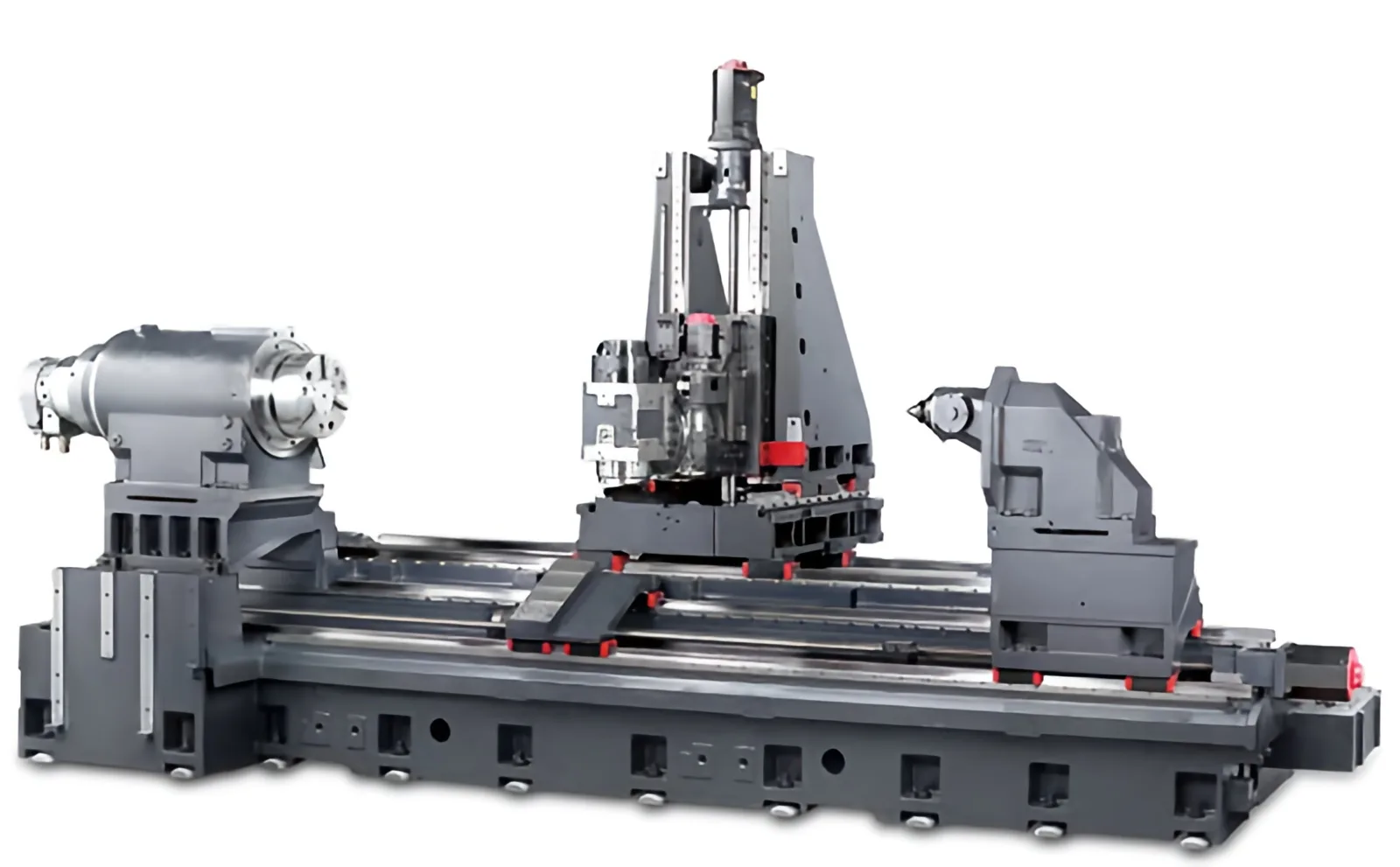

DN솔루션즈 PUMA SMX 5100 시리즈
어린이들이 놀이터에서 미끄럼틀을 탈 때처럼 무언가가 매끄럽게 움직이기 위해선 잘 만들어진 길이 필요합니다.
공장에 있는 큰 기계들도 이와 비슷합니다.
무거운 부품들이 정해진 방향으로 아주 정확하게 움직여야 합니다.
이때 꼭 필요한 것이 바로 LM가이드라는 부품입니다.

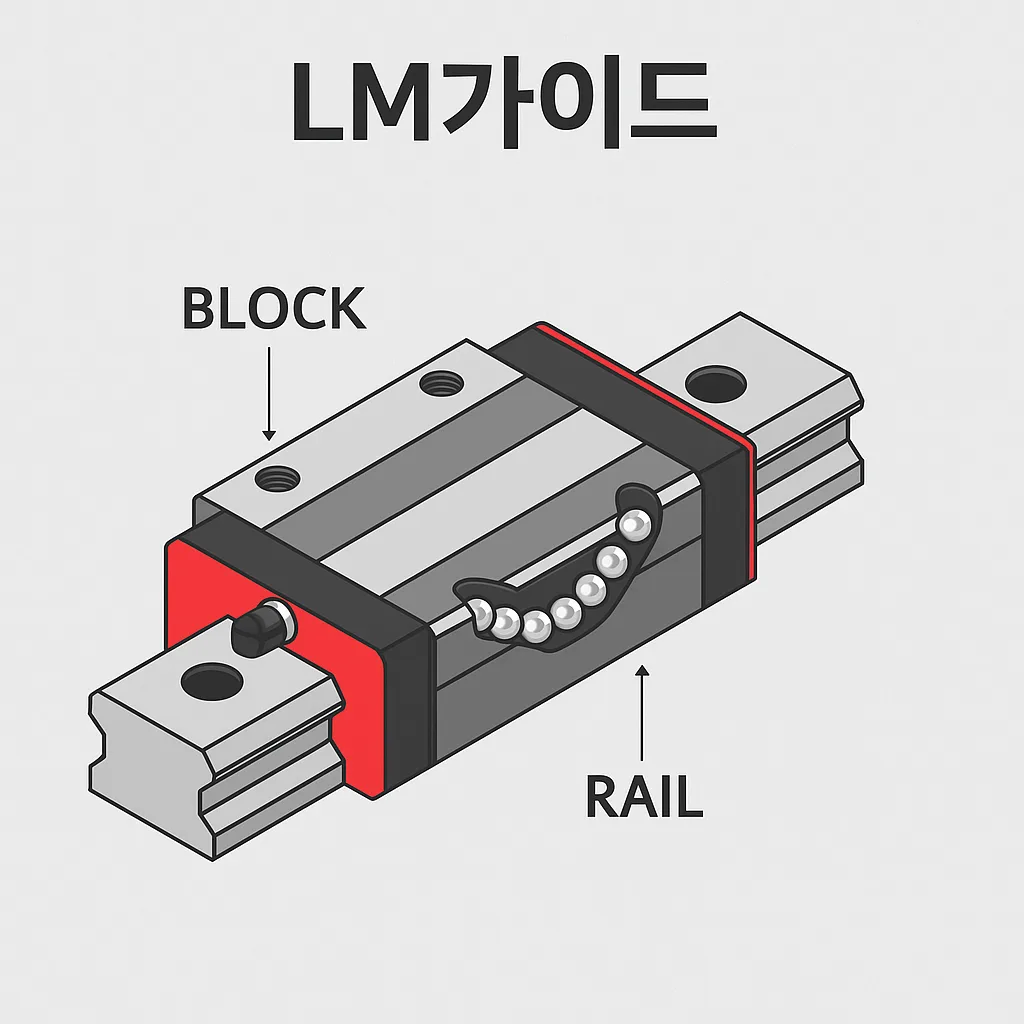

LM가이드는 ‘Linear Motion Guide’라는 긴 이름을 줄여 부른 말입니다.
말 그대로 ‘직선으로 움직이는 길’을 만들어 주는 장치입니다.
주로 금속으로 된 긴 레일과 그 위를 움직이는 블록(슬라이더)로 구성되어 있습니다.
이 블록 안에는 아주 작은 강철 공들이 들어 있어서 마치 롤러처럼 굴러가며
무거운 부품도 부드럽게 움직일 수 있도록 도와줍니다.
이런 LM가이드는 자동차, 휴대폰, 시계, 반도체 같은 정밀한 부품을 가공할 때 사용하는 기계 안에 꼭 들어갑니다.
이 기계들이 빠르고 정확하게 움직여야만 실수 없이 정교한 부품을 만들 수 있기 때문입니다.
만약 이런 부품 없이 기계가 움직이면 삐뚤삐뚤하거나 흔들려서 제품이 망가질 수 있습니다.
결국 LM가이드는 공장에서 정밀한 작업을 하기 위한 중요한 역할을 합니다.
무겁고 빠르게 움직이는 기계를 지탱하면서도
부드럽고 똑바르게 움직이게 도와주는 아주 똑똑한 길이라고 할 수 있습니다.
그래서 공작기계에서 LM가이드는 없어서는 안 될 핵심 부품입니다.
2. 박스가이드? 타가이드? 터가이드?
공작기계 현장에서 흔히 쓰이는 ‘타가이드’라는 용어 정확히는 슬라이드 베어링 (Slide Bearing)을 말합니다.
주로 박스가이드 방식의 장비에 사용되며 기계의 축이 움직일 때
마찰을 줄여주고 기계가 오래도록 정밀하게 작동하도록 도와주는 중요한 부품입니다.

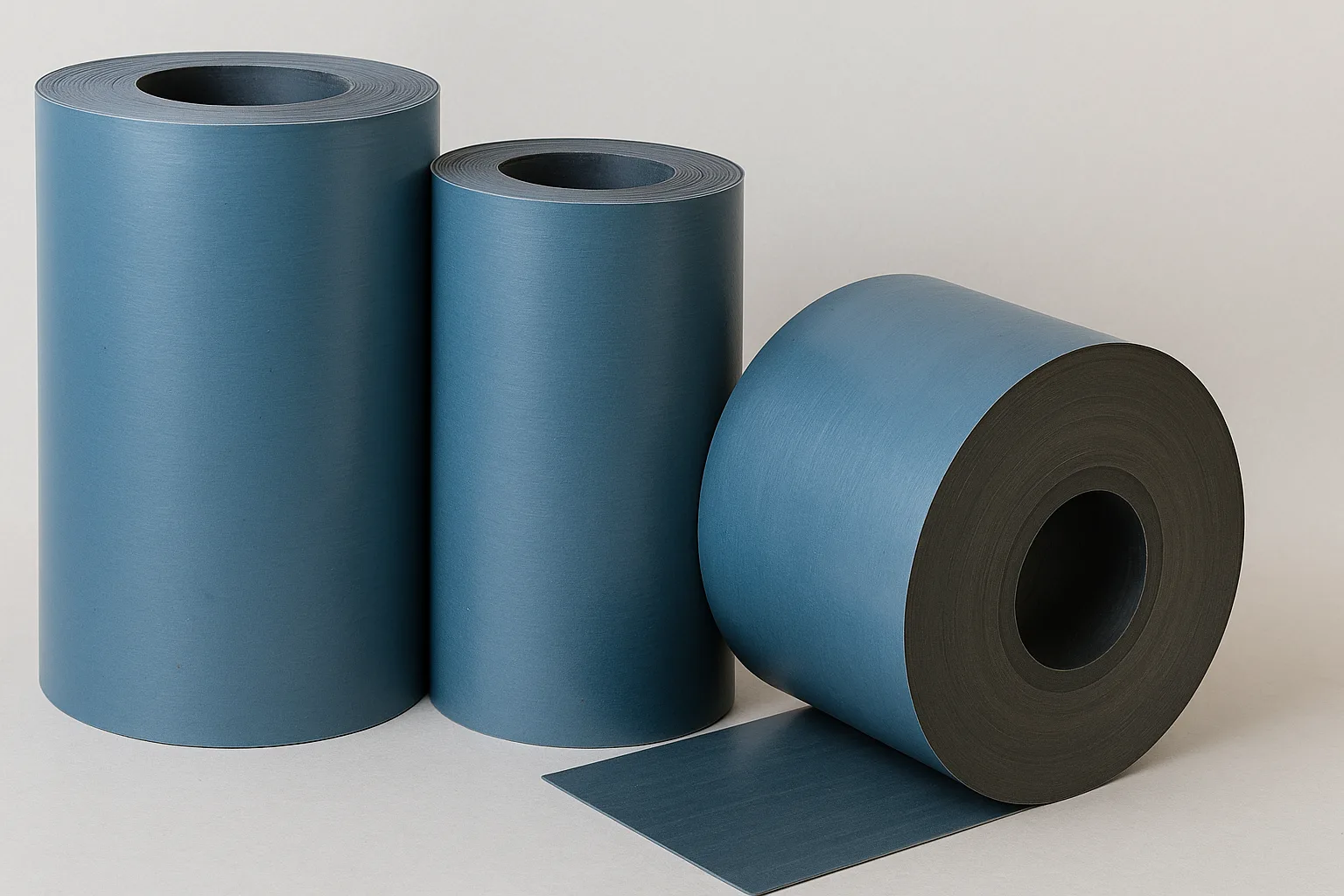

이 슬라이드 베어링을 만드는 대표적인 브랜드가 바로 미국의 Turcite(터사이트)인데요.
이 부품은 마찰이 적고 내구성이 뛰어난 PTFE 소재로 만들어져
공작기계는 물론 프레스, 금형 등 다양한 산업 장비에 사용됩니다.
원래 이 Turcite는 ‘부삭+샴반(Busak+Shamban)’이라는 회사에서 만들었지만
지금은 스웨덴 Trelleborg 그룹에 인수되어 Trelleborg Sealing Solutions라는 이름으로 운영되고 있습니다.
그런데 한국 현장에서는 이 ‘Turcite’가 오랜 시간 동안 입에서 입으로 전해지며 발음이 바뀌었습니다.
처음에는 일본식 발음인 ‘타카이드’로 불렸고
그 후에는 철자 그대로 읽은 ‘타사이트’
그리고 지금은 거의 대부분이 ‘타가이드’ 라고 부르고 있습니다.
그래서 지금은 브랜드와 관계없이 슬라이드 베어링을 현장에서는
‘타가이드’라고 말하는 것이 일반적인 표현이 되었고 마치 고유명사처럼 통용되고 있는 셈입니다.
3. 공작기계 박스가이드란?

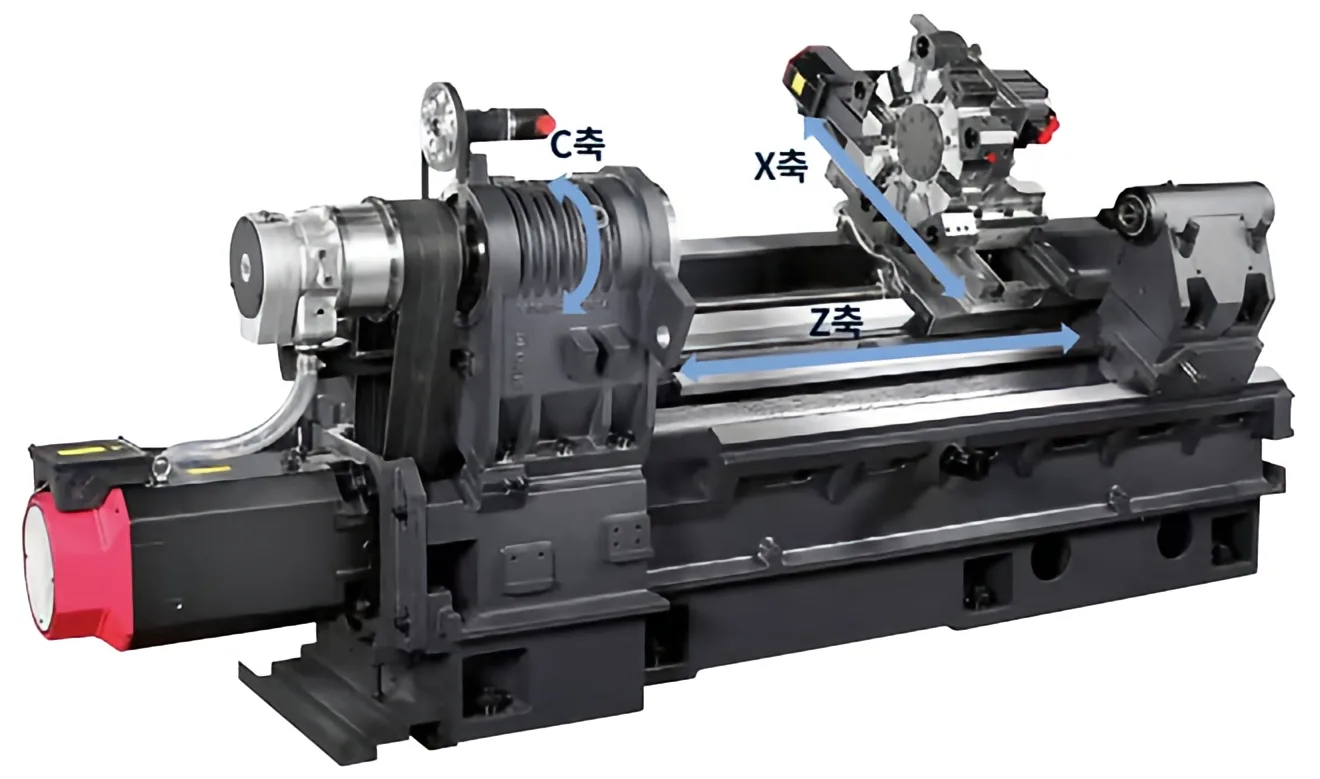

DN솔루션즈 PUMA GT 시리즈
공작기계가 무거운 금속을 잘라내거나 가공할 때는
아주 무겁고 단단한 본체가 부드럽고 정확하게 움직여야 합니다.
이런 움직임을 도와주는 길(레일) 역할을 하는 것이 바로 박스가이드입니다.
박스가이드는 기계 본체에 길처럼 만들어진
레일 위를 슬라이드가 왔다 갔다 하며 움직이는 구조입니다.
기계 몸체 자체가 길(가이드)이 되는 구조로 별도로 레일을 부착하는 LM가이드와는 다릅니다.
박스가이드는 고정된 본체에 주물로 형성된 가이드면(레일)이 있는 구조를 말합니다.
LM가이드가 별도의 레일을 볼트로 고정하는 방식이라면 박스가이드는
본체 자체가 레일 역할을 하며 레일과 슬라이더가 직접 맞닿는 면에는
‘타가이드(Turcite)’라는 베어링 재질이 부착됩니다.
이 타가이드는 수지 재질로 되어 있고 미세한 홈(포켓)을 가공해
기름이 고이게 만들기 때문에 쇠와 쇠끼리 맞닿는 상황에서도
부드럽게 미끄러질 수 있도록 도와줍니다.
이 덕분에 매우 무거운 부품이나 큰 가공물도 안정적으로 움직일 수 있습니다.

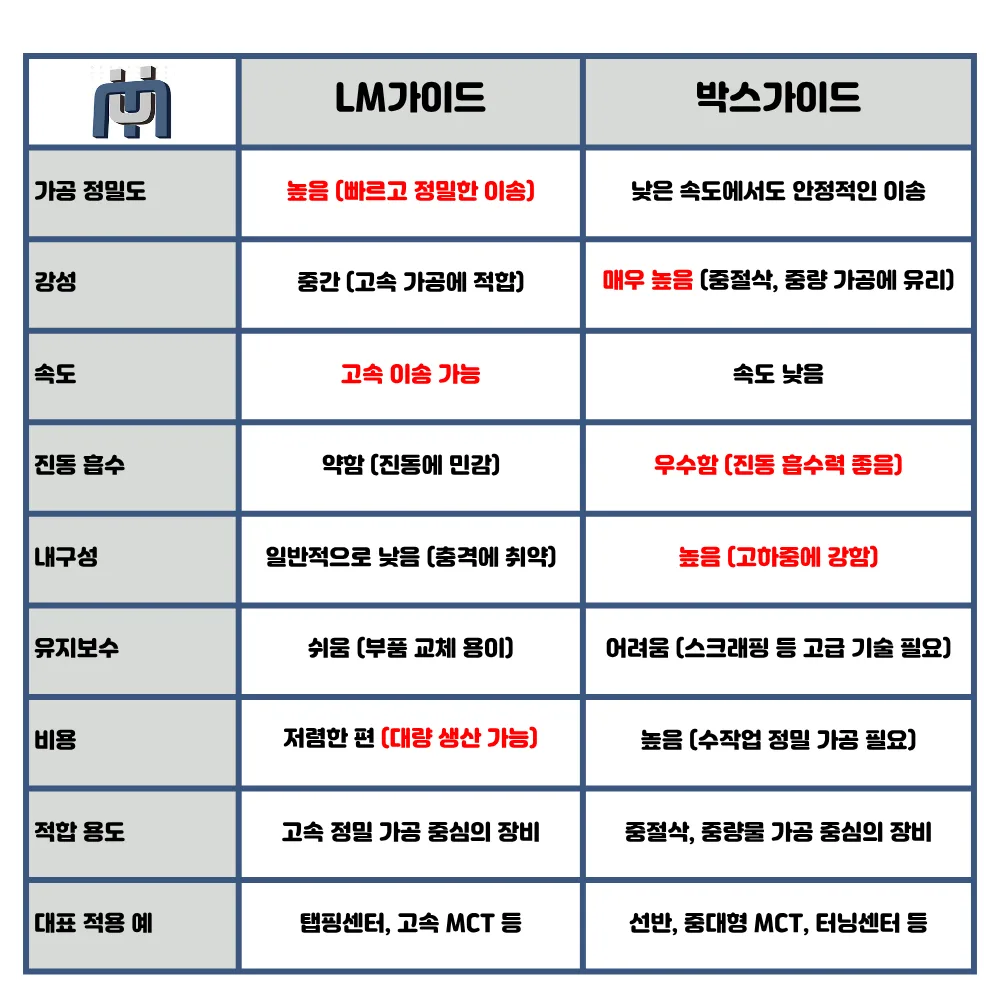

4. LM가이드, 박스가이드 비교
아래 표를 보시고 공작기계 LM가이드, 박스가이드를 비교해 보세요!
5. 어떤 가이드를 선택할까?
업종에 따라 달라지는 가이드 선택, 무엇을 고려해야 할까요?
정밀 가공이 많고 빠른 사이클 타임이 중요한 업종
반도체 부품, 모바일 금형, 알루미늄 가공, 정밀 플라스틱 금형 등
→ LM가이드 채택 장비가 유리합니다.
빠르고 정밀한 이송이 가능하고 반복 위치 정밀도에도 강점을 가지기 때문입니다.
고하중 부품, 중절삭, 고경도 재질을 많이 가공하는 업종
자동차 부품, 중장비 부품, 주물 가공, 중대형 기계부품 제조 등
→ 박스가이드 채택 장비가 안정적인 가공을 돕습니다.
무거운 소재를 안정적으로 지지하고 진동 억제력이 뛰어나 가공 품질을 지켜줍니다.
가공의 목적과 예산, 공간 조건에 따라 선택지는 달라질 수 있고
같은 장비라 해도 현장에 따라 최적의 구성이 달라지기 마련입니다.
중고/신품 기계 선택, 유니언머신이 함께 고민해 드립니다.
신품 구매가 부담되신다면 컨디션이 우수한 중고 기계를 현장 맞춤형으로 제안해 드릴 수 있습니다.
또한 신품 기계 도입을 고민 중이시라면 작업 환경에 적합한 사양부터 정부자금 활용까지
전반적인 상담을 도와드립니다.
업종별 최적 가이드 방식 컨설팅 신품/중고 기계 비교 제안 현장 설치·이전·세팅까지 원스톱 지원 가공 테스트 및 시운전 가능
중고 공작기계, 신품 머시닝센터 상담이 필요하시다면 지금 유니언머신에 문의해 주세요.
대표님의 고민과 현장 상황에 꼭 맞는 현실적인 기계 솔루션을 함께 찾겠습니다.
